該設備可實現光學、電學、高低溫溫度控制的多場耦合測試；配有定制轉接板，可與現場光學系統穩定連接，有效抑制真空振動對微區觀測的干擾。此外，9 mm的物鏡工作距離支持50倍放大下的光學觀測。

為了拓展設備使用，電學測試可分為兩個場景：

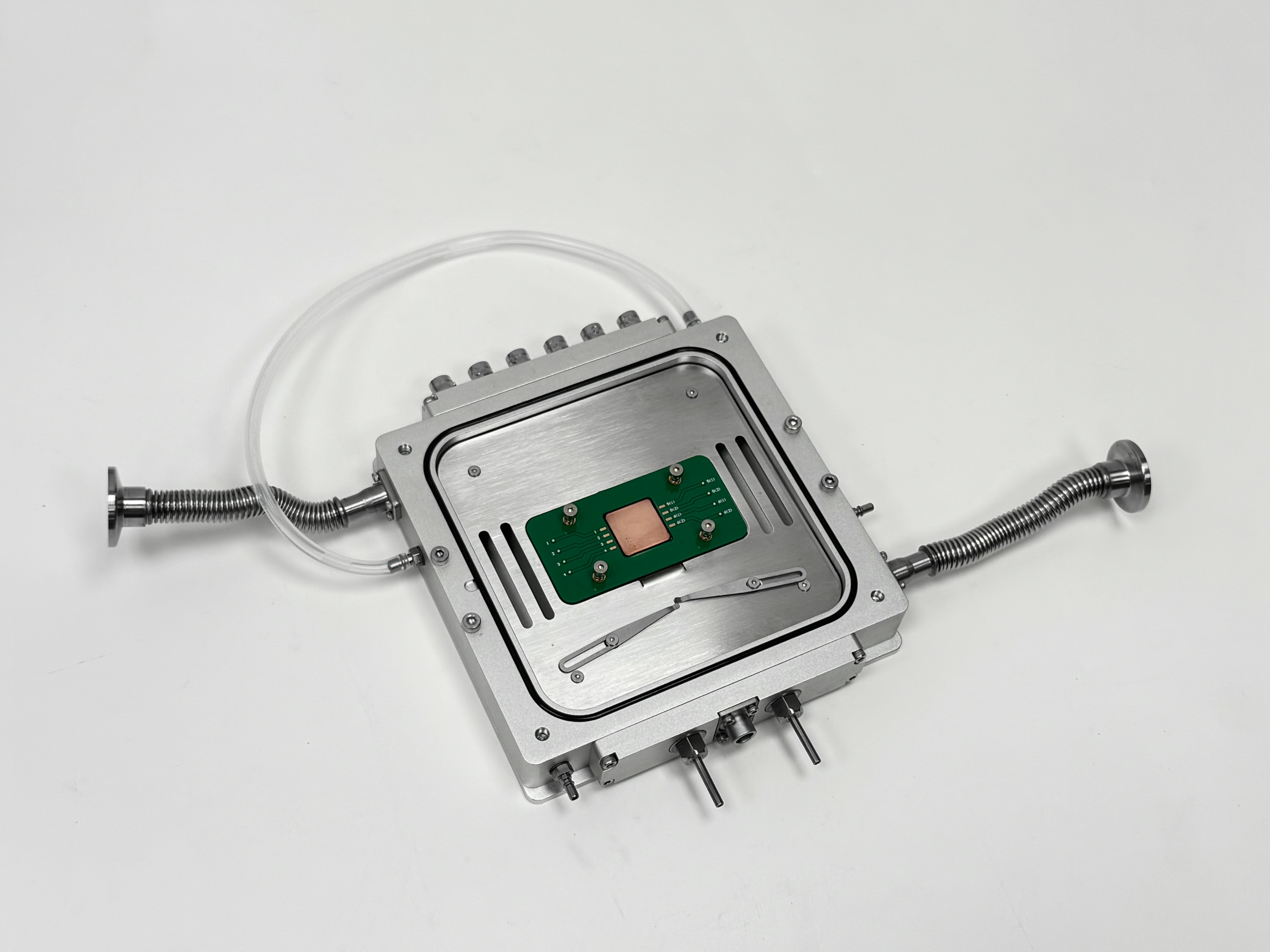

（1）樣品與微型電極集成于PCB板上，可直接接入測試；
（2）去掉PCB板后，設備可作為常規光學冷熱臺使用。

設備配有電學接口，可外接半導體參數分析儀，實現低至非安級的漏電流測試。針對高倍物鏡觀測需求，設備還集成獨立氣路系統，既支持真空測試，也可在預抽真空后通入惰性氣體進行溫控實驗，進一步減小振動對高分辨觀測的影響。

設備適配現場

產品主要技術規格:

1、冷熱方式：液氮致冷，電阻加熱

2、溫度范圍：-190℃-600℃，真空下-190℃-400℃

3、溫度穩定性：-190℃~120℃，±0.3℃；120℃~600℃，±0.3℃

4、控溫速率：最大升溫速率:150℃/min，最大降溫速率：40℃/min

5、載樣臺：銀質；23mm*23mm

6、光路：反射

7、上視窗尺寸：φ25mm*1mm

8、視窗材質：JGS2石英玻璃（透射波段范圍220nm~2500nm)，可手動拆卸更換)

9、視窗上表面到載樣臺上表面距離：9mm

10、視窗除霜：低溫下吹氣除霜

11、電學接口：BNC*6

12、樣品臺面電位：接地/電懸空

13、腔室：真空

14、電學實現：PCB板
